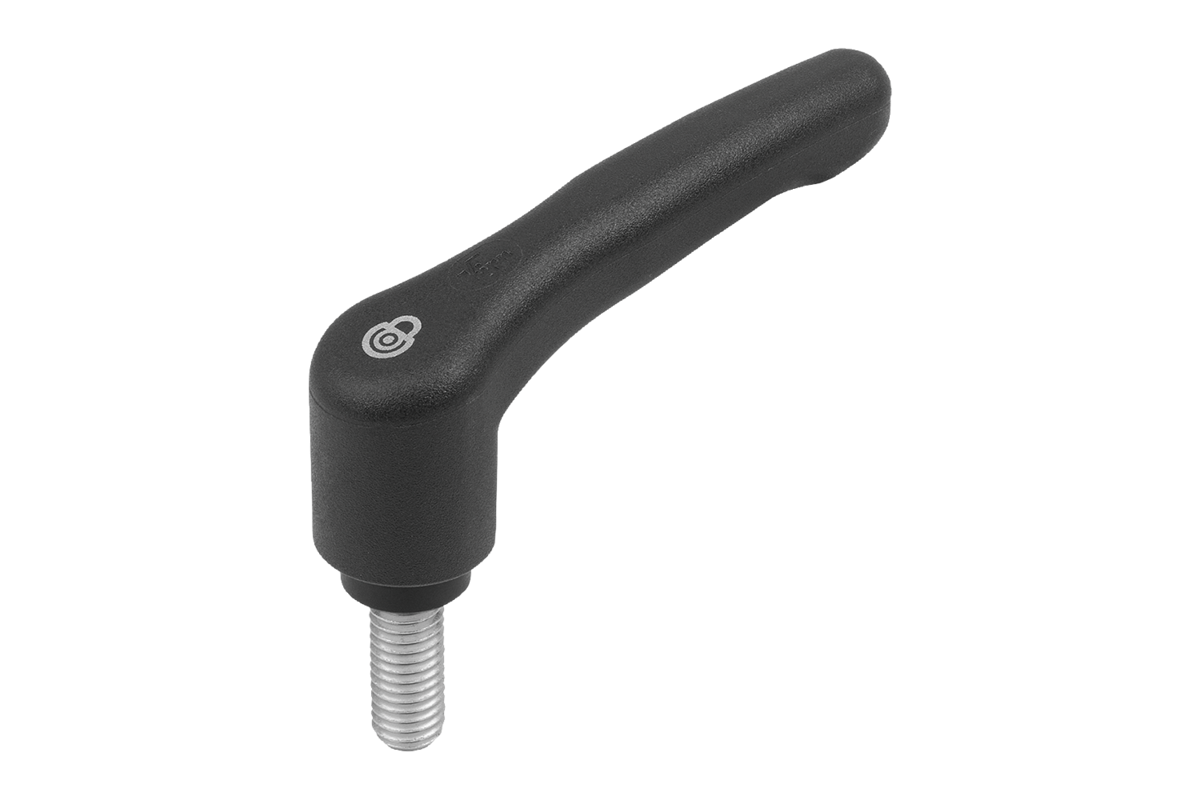

Alavanca De Aperto
com função de segurança
plástico
grafite RAL 7021
- Proteção contra abertura ou fecho involuntários
- Contorno de manípulo fechado sem cantos ou bordas de interferência
5,95 €
+ o ICMS alemão
Adicionado ao seu carrinho de compras
Denominação
Alavanca De Aperto
Tipo de rosca
rosca macho
Tamanho
2
Versão 1
com função de segurança
Material do corpo básico
plástico
Material dos componentes
aço
Cor do corpo básico
grafite RAL 7021
A1=Comprimento do cabo
75
A=Comprimento do cabo
65,2
H3=Altura do cabo
41,9
L=Comprimento da rosca
10
N=Quantidade de dentes
12
X=Rosca
M08
B
10,5
D
13,5
D1
18,8
D2
19,5
H
27,4
H1
5,5
H2
20,7
H4
38
Descrição
As alavancas de aperto com função de segurança evitam alterações no ponto de aperto devido a abertura ou fecho involuntários.
No estado inicial, a alavanca pode ser girada livremente e não possui qualquer conexão com o ponto de aperto. Somente pressionando o cabo da alavanca será possível encaixar os dentes e soltar ou apertar o mecanismo de aperto.
A reinicialização ocorre imediatamente após soltar o cabo da alavanca por meio de uma mola.
No estado inicial, a alavanca pode ser girada livremente e não possui qualquer conexão com o ponto de aperto. Somente pressionando o cabo da alavanca será possível encaixar os dentes e soltar ou apertar o mecanismo de aperto.
A reinicialização ocorre imediatamente após soltar o cabo da alavanca por meio de uma mola.
Material
Cabo de alavanca e encaixe em plástico reforçado.
Pino roscado em aço 5.8.
Pino roscado em aço 5.8.
Versão
Aço passivado azul.
Indicação de desenho
1) Ponta cônica DIN EN ISO 4753
Vantagens
Proteção contra abertura ou fecho involuntários.
Contorno de manípulo fechado sem cantos ou bordas de interferência.
Contorno de manípulo fechado sem cantos ou bordas de interferência.
Sob consulta
Versões especiais.
