Anéis de fixação forma D modelo compacto

Para torques médios
Para diâmetros de eixo de 5 até 50 mm
Possibilidade de montagem embutida
Com autocentragem

Folha de dados

a partir de 16,55 €

+ o ICMS alemão

+ frete

Adicionado ao seu carrinho de compras

Selecione um artigo.

Article

1(current)
2

31 resultados encontrados

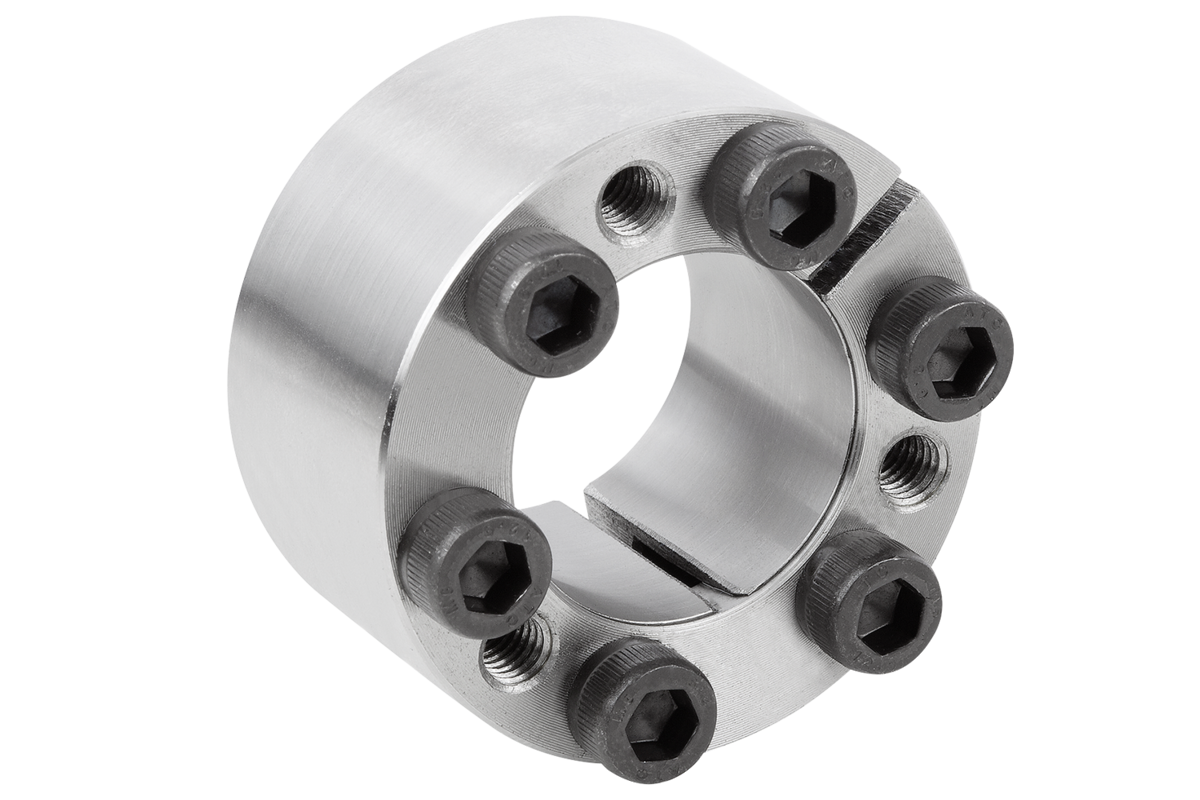

ANEL DE FIXAÇÃO, D=5, FORMA:D AÇO, D1=16

Código do artigo 23354-0516

D=Diâmetro interno

5

B

13,5

F=Força axial transmissível kn

2

M=Torque transmissível NM

6

P=Pressão superficial no eixo

150

P=Pressão superficial no cubo

55

16,55 €

mais detalhes
ANEL DE FIXAÇÃO, D=7, FORMA:D AÇO, D1=17

Código do artigo 23354-0717

D=Diâmetro interno

7

B

13,5

F=Força axial transmissível kn

2

M=Torque transmissível NM

8

P=Pressão superficial no eixo

125

P=Pressão superficial no cubo

55

17,22 €

mais detalhes
ANEL DE FIXAÇÃO, D=9,53, FORMA:D AÇO, D1=20

Código do artigo 23354-095320

D=Diâmetro interno

9,53

B

15,5

F=Força axial transmissível kn

3

M=Torque transmissível NM

15

P=Pressão superficial no eixo

110

P=Pressão superficial no cubo

55

17,31 €

mais detalhes
ANEL DE FIXAÇÃO, D=6,35, FORMA:D AÇO, D1=16

Código do artigo 23354-063516

D=Diâmetro interno

6,35

B

13,5

F=Força axial transmissível kn

2

M=Torque transmissível NM

6

P=Pressão superficial no eixo

140

P=Pressão superficial no cubo

55

16,55 €

mais detalhes
ANEL DE FIXAÇÃO, D=11, FORMA:D AÇO, D1=22

Código do artigo 23354-1122

D=Diâmetro interno

11

B

15,5

F=Força axial transmissível kn

3

M=Torque transmissível NM

18

P=Pressão superficial no eixo

100

P=Pressão superficial no cubo

50

20,62 €

mais detalhes
ANEL DE FIXAÇÃO, D=17, FORMA:D AÇO, D1=35

Código do artigo 23354-1735

D=Diâmetro interno

17

B

25

F=Força axial transmissível kn

8

M=Torque transmissível NM

75

P=Pressão superficial no eixo

120

P=Pressão superficial no cubo

60

25,76 €

mais detalhes
ANEL DE FIXAÇÃO, D=19, FORMA:D AÇO, D1=35

Código do artigo 23354-1935

D=Diâmetro interno

19

B

25

F=Força axial transmissível kn

8

M=Torque transmissível NM

85

P=Pressão superficial no eixo

110

P=Pressão superficial no cubo

60

25,76 €

mais detalhes
ANEL DE FIXAÇÃO, D=25,4, FORMA:D AÇO, D1=47

Código do artigo 23354-25447

D=Diâmetro interno

25,4

B

32

F=Força axial transmissível kn

20

M=Torque transmissível NM

265

P=Pressão superficial no eixo

130

P=Pressão superficial no cubo

75

41,32 €

mais detalhes
ANEL DE FIXAÇÃO, D=40, FORMA:D AÇO, D1=65

Código do artigo 23354-4065

D=Diâmetro interno

40

B

37

F=Força axial transmissível kn

40

M=Torque transmissível NM

840

P=Pressão superficial no eixo

145

P=Pressão superficial no cubo

90

65,03 €

mais detalhes
ANEL DE FIXAÇÃO, D=42, FORMA:D AÇO, D1=75

Código do artigo 23354-4275

D=Diâmetro interno

42

B

44

F=Força axial transmissível kn

55

M=Torque transmissível NM

1200

P=Pressão superficial no eixo

165

P=Pressão superficial no cubo

90

69,79 €

mais detalhes
ANEL DE FIXAÇÃO, D=38, FORMA:D AÇO, D1=65

Código do artigo 23354-3865

D=Diâmetro interno

38

B

37

F=Força axial transmissível kn

40

M=Torque transmissível NM

800

P=Pressão superficial no eixo

155

P=Pressão superficial no cubo

90

64,55 €

mais detalhes
ANEL DE FIXAÇÃO, D=45, FORMA:D AÇO, D1=75

Código do artigo 23354-4575

D=Diâmetro interno

45

B

44

F=Força axial transmissível kn

55

M=Torque transmissível NM

1300

P=Pressão superficial no eixo

155

P=Pressão superficial no cubo

90

69,79 €

mais detalhes
ANEL DE FIXAÇÃO, D=48, FORMA:D AÇO, D1=80

Código do artigo 23354-4880

D=Diâmetro interno

48

B

44

F=Força axial transmissível kn

75

M=Torque transmissível NM

1850

P=Pressão superficial no eixo

195

P=Pressão superficial no cubo

115

73,83 €

mais detalhes
ANEL DE FIXAÇÃO, D=50, FORMA:D AÇO, D1=80

Código do artigo 23354-5080

D=Diâmetro interno

50

B

44

F=Força axial transmissível kn

75

M=Torque transmissível NM

1900

P=Pressão superficial no eixo

185

P=Pressão superficial no cubo

115

86,61 €

mais detalhes
ANEL DE FIXAÇÃO, D=6, FORMA:D AÇO, D1=16

Código do artigo 23354-0616

D=Diâmetro interno

6

B

13,5

F=Força axial transmissível kn

2

M=Torque transmissível NM

6

P=Pressão superficial no eixo

150

P=Pressão superficial no cubo

55

16,55 €

mais detalhes
ANEL DE FIXAÇÃO, D=8, FORMA:D AÇO, D1=18

Código do artigo 23354-0818

D=Diâmetro interno

8

B

13,5

F=Força axial transmissível kn

2,5

M=Torque transmissível NM

10

P=Pressão superficial no eixo

110

P=Pressão superficial no cubo

50

17,22 €

mais detalhes
ANEL DE FIXAÇÃO, D=10, FORMA:D AÇO, D1=20

Código do artigo 23354-1020

D=Diâmetro interno

10

B

15,5

F=Força axial transmissível kn

3

M=Torque transmissível NM

15

P=Pressão superficial no eixo

110

P=Pressão superficial no cubo

55

17,31 €

mais detalhes
ANEL DE FIXAÇÃO, D=9, FORMA:D AÇO, D1=20

Código do artigo 23354-0920

D=Diâmetro interno

9

B

15,5

F=Força axial transmissível kn

3

M=Torque transmissível NM

15

P=Pressão superficial no eixo

120

P=Pressão superficial no cubo

55

17,31 €

mais detalhes
ANEL DE FIXAÇÃO, D=12, FORMA:D AÇO, D1=22

Código do artigo 23354-1222

D=Diâmetro interno

12

B

15,5

F=Força axial transmissível kn

3

M=Torque transmissível NM

20

P=Pressão superficial no eixo

90

P=Pressão superficial no cubo

50

20,62 €

mais detalhes
ANEL DE FIXAÇÃO, D=15, FORMA:D AÇO, D1=28

Código do artigo 23354-1528

D=Diâmetro interno

15

B

20

F=Força axial transmissível kn

5

M=Torque transmissível NM

40

P=Pressão superficial no eixo

100

P=Pressão superficial no cubo

50

22,24 €

mais detalhes

1(current)
2

Descrição

Material

Aço.

Versão

Superfície sem tratamento.

Indicação

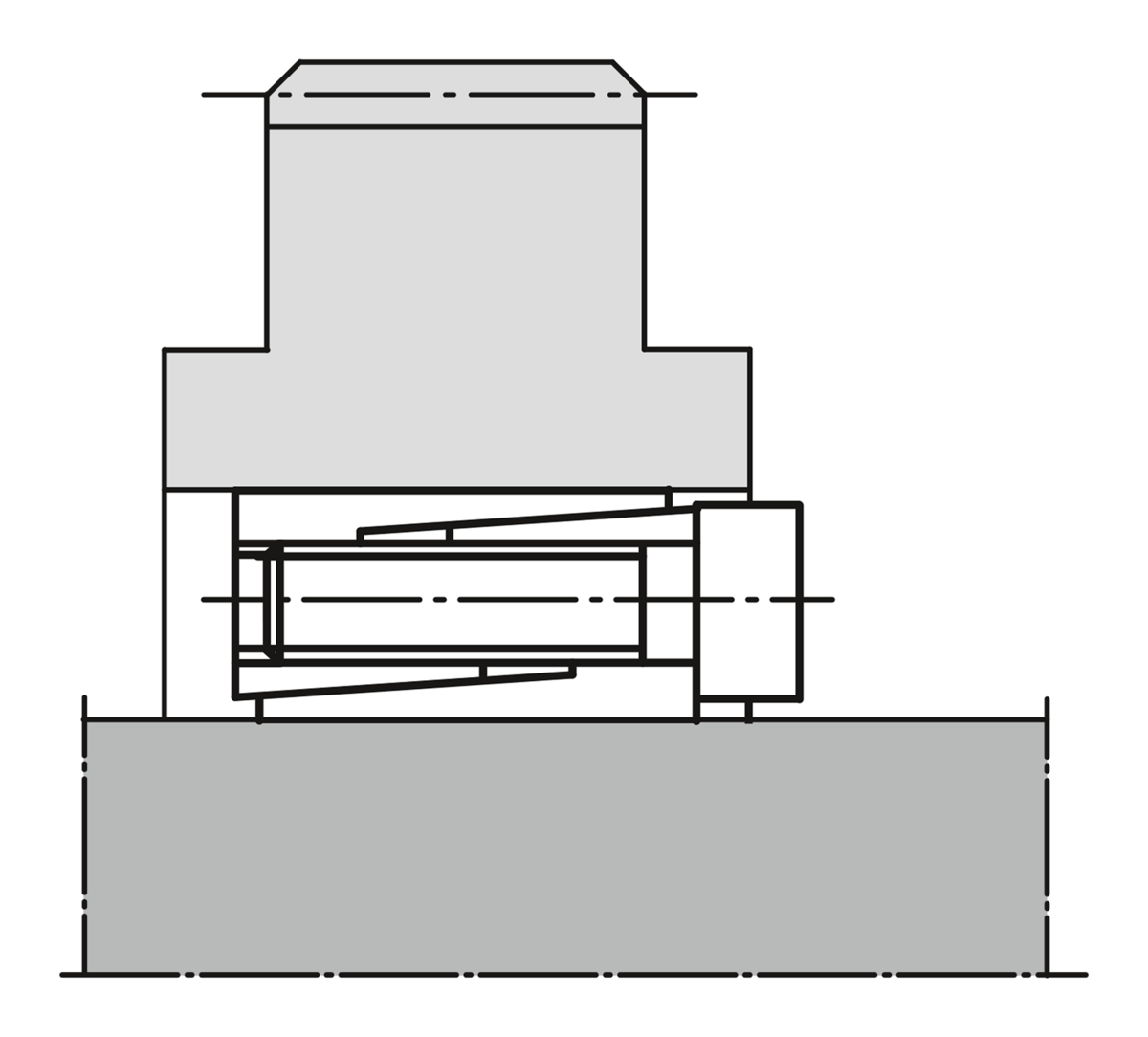

Para aplicações que exijam estruturas de pequeno volume e baixas pressões superficiais. O anel de fixação pode ser completamente
embutido em uma união de cubos.

- para diâmetros do eixo de 5 a 50 mm
- para torques médios
- adequado para cubos com uma espessura de parede reduzida
- deslocamento axial mínimo possível
- autocentrante

Montagem

Lubrifique ligeiramente o anel de fixação nas superfícies cônicas, assim como nos locais de contato do eixo e do cubo. Não utilize MoS2 ou graxa. Insira o anel de fixação no assento do cubo e deslize-o sobre o eixo. Aperte os parafusos em cruz em várias etapas com o torque de aperto indicado.

Desmontagem: Remova todos os parafusos e insira-os na rosca de extração do flange dianteiro. Aperte os parafusos em cruz em várias etapas, até que o anel de fixação se desprenda.

Tolerâncias

Eixo:
Tolerância recomendada h8.
Acabamento da superfície Rz ≤ 16 µm.

Cubo:
Tolerância recomendada H8.
Acabamento da superfície Rz ≤ 16 µm.

Detalhes

CAD

Acessórios
