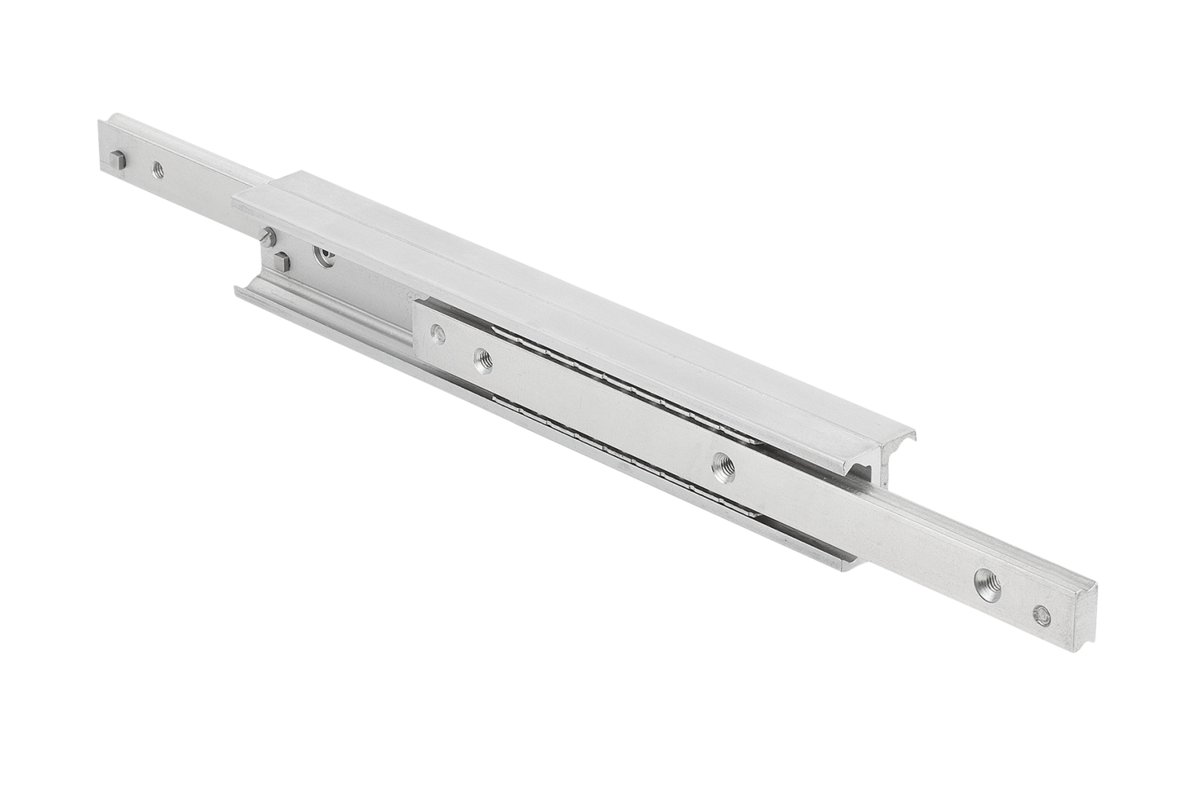

Trilhos telescópicos perfil em t duplo

  • Extensão completa composta de dois trilhos de guia e dois elementos deslizantes
  • Cursos de até 966 mm
  • Cargas de até 3055 N
  • Alta resistência e baixa flexão
  • Vias indutivas e esferas endurecidas
Particularidades:

a partir de 185,25 €

+ o ICMS alemão
  • 1(current)
  • 2
26 resultados encontrados
  • 1(current)
  • 2

Descrição

Material
Trilho e elemento deslizante em aço temperado para rolamento.
Esferas em aço temperado para rolamento.
Gaiola de esferas em aço.
Versão
Trilho, elementos deslizantes e gaiola de esferas zincados.
Vias endurecidas por indução.
Esferas endurecidas.
Indicação
Extensão completa que consiste de dois trilhos de guia, que unidos formam um perfil em T duplo, servindo de elemento
intermediário, assim como de dois elementos deslizantes, que atuam como elemento fixo e móvel, formando a ligação
para a construção anexa. Alta resistência e baixa flexão, devido ao design compacto e formato quadrado, além da
elevada capacidade de carga. O curso máximo é maior do que o comprimento fechado do trilho telescópico. A posição de
montagem deve ser de preferência horizontal. Para alcançar todos os furos de fixação, é necessário retirar na montagem
o parafuso de bloqueio posicionado no trilho e reinserí-lo posteriormente.
O curso bilateral é alcançado pela remoção dos parafusos de bloqueio.

Os batentes internos servem para limitar a gaiola.
No sistema sob carga, utilize batentes externos.

Forma A:
Para a montagem do trilho devem ser utilizados parafusos de cabeça escareada conforme DIN EN ISO 10642, com classe de resistência 10.9.
Forma B:
Para a montagem do trilho devem ser utilizados parafusos com classe de resistência 10.9.

A velocidade máxima de deslocamento é de 0,8 m/s.

Temperatura de aplicação de -30 °C até +170 °C.
