21083

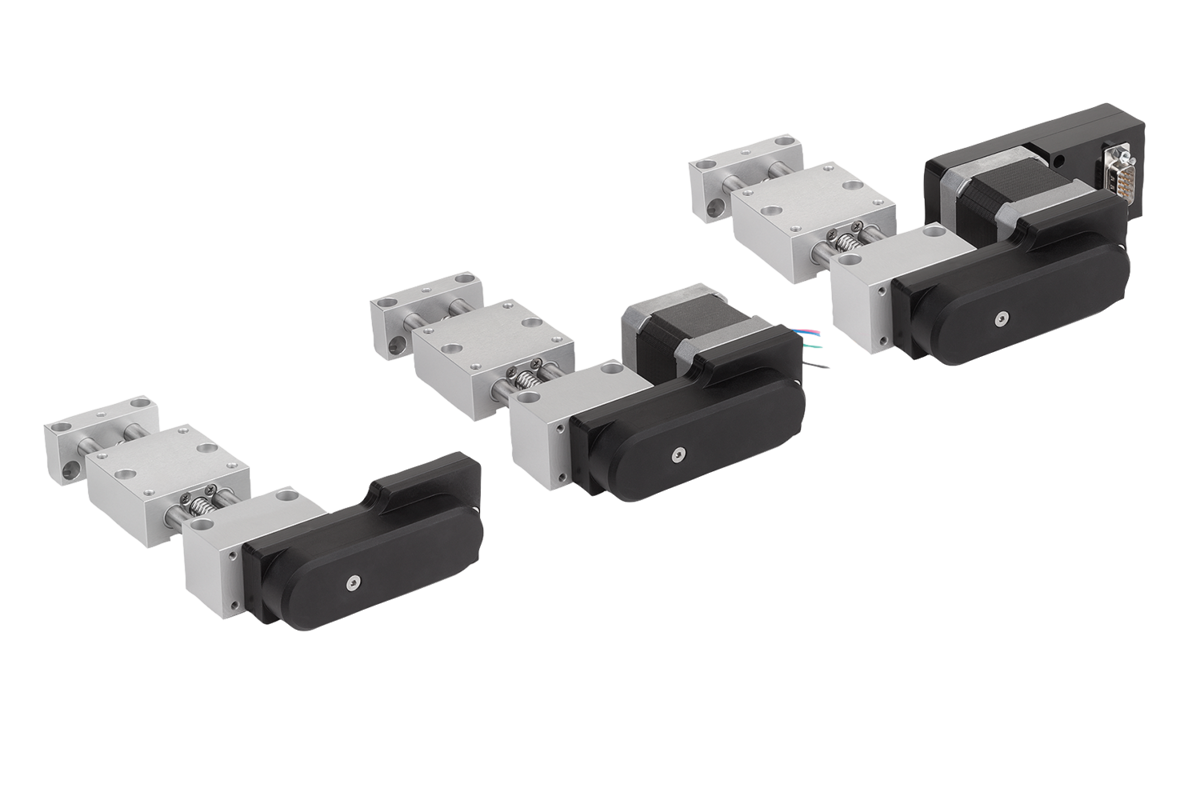

Mesas de posicionamento versão longa com acionamento elétrico lateral

  • Para tarefas motrizes de deslocamento e posicionamento
  • Adequado para funcionamento a seco
  • Acionamento por motor opcionalmente com ou sem controle integrado
  • Altíssima precisão de posicionamento
  • Software de programação gratuito disponível
Particularidades:

a partir de 522,24 €

+ o ICMS alemão
  • 1(current)
  • 2
  • 3
56 resultados encontrados
  • 1(current)
  • 2
  • 3

Descrição

Material
Mancal de suporte e deslizador em liga-AL.
Colunas de guia e fuso roscado em aço inoxidável.
Mancal deslizante para colunas de guia e porca do fuso em plástico especial de alta qualidade.
Correia dentada em neoprene, perfil 3M.
Versão
Liga-AL anodizada.
Aço inoxidável endurecido e retificado.
Fuso roscado com rolamento de esferas.
Indicação para encomenda
A posição de saída do cabo, da unidade de acionamento e de controle é fornecida como ilustrado no desenho técnico.
Indicação
Mesas de posicionamento para tarefas motrizes de deslocamento e posicionamento. As buchas deslizantes e as porcas do fuso são adequadas para o funcionamento a seco, contudo recomenda-se a lubrificação com graxa adequada para mancais de deslizamento em plástico.
Softwares de programação e cabos de interface adequados para o motor de passo com controle de posicionamento (veja artigo 25000-15), são fornecidos como acessórios.

O motor de passo com resolução de 200 passos por rotação permite uma precisão de posicionamento de 0,005 mm, calculada partindo de uma direção. A precisão absoluta de posicionamento partindo de uma direção corresponde a 0,01 mm. O sistema pode ser operado efetivamente com 100% do tempo de funcionamento.

Combinável com outros componentes do mesmo tamanho.
Dados técnicos
Passo do fuso roscado: 2 mm
Folga axial do fuso roscado: <0,04 mm
Folga radial das guias: <0,02 mm
Número máx. de rotações de entrada: 600 rpm
Velocidade máx. de deslocamento: 20 mm/s
Tempo máx. de funcionamento: 100%
Temperatura de aplicação: +10 °C a +50 °C
