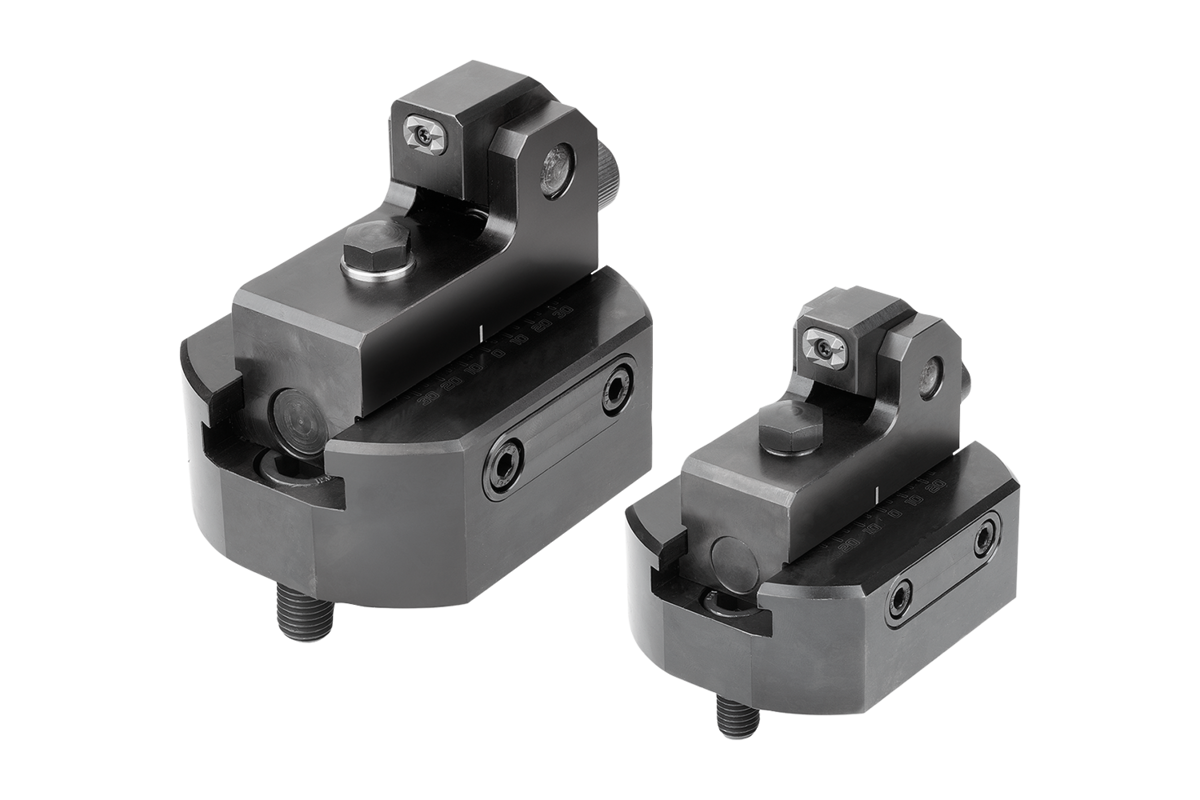

Elemento de sujeción con inserción de agarre y efecto de tracción hacia abajo para el premecanizado de sujeciones directas, así como para el mecanizado de piezas brutas.

Acero.

Cuerpo base bruñido.
Inserción de agarre endurecida.

La estructura extraordinariamente estable, las elevadas fuerzas de sujeción y el diseño compacto convierten a este elemento de sujeción con efecto de tracción hacia abajo en el útil ideal para el premecanizado de una sujeción directa (OP10) con el sistema de sujeción modular de 5 ejes, así como para la sujeción de piezas brutas de cualquier tipo de placas u otras piezas de trabajo.

Con los dos tamaños de sistema, así como con la movilidad en progresión continua del sistema de sujeción se pueden sujetar piezas de trabajo de cualquier tamaño.

Los distintos pies de posición y el ajuste fino permiten ajustar de forma flexible la altura de sujeción de la pieza de trabajo.

Trae integrada de serie una interfaz para placas de retícula (dimensión modular 40/50), así como para el sistema de sujeción de punto cero UNILOCK.

- Efecto de tracción hacia abajo.
- Ajuste horizontal.
- Se pueden realizar diversas alturas de apoyo de la pieza de trabajo.
- Con ajuste de precisión integrado para la altura de sujeción.

1 ud. elemento de sujeción con inserción de agarre.
1 ud. pie de posicionamiento 02040-2081.

1) Atención: ¡Peligro de deformación!
¡En este área no debe colocarse ninguna garra de sujeción!

- Pies de posicionamiento 02040.
- Placa de adaptador para sisema de sujeción por tracción hacia abajo 04486-04.
- Anillos adaptadores 04486-05.
