07820

Elementos de fijación de acero o acero inoxidable

Descripción

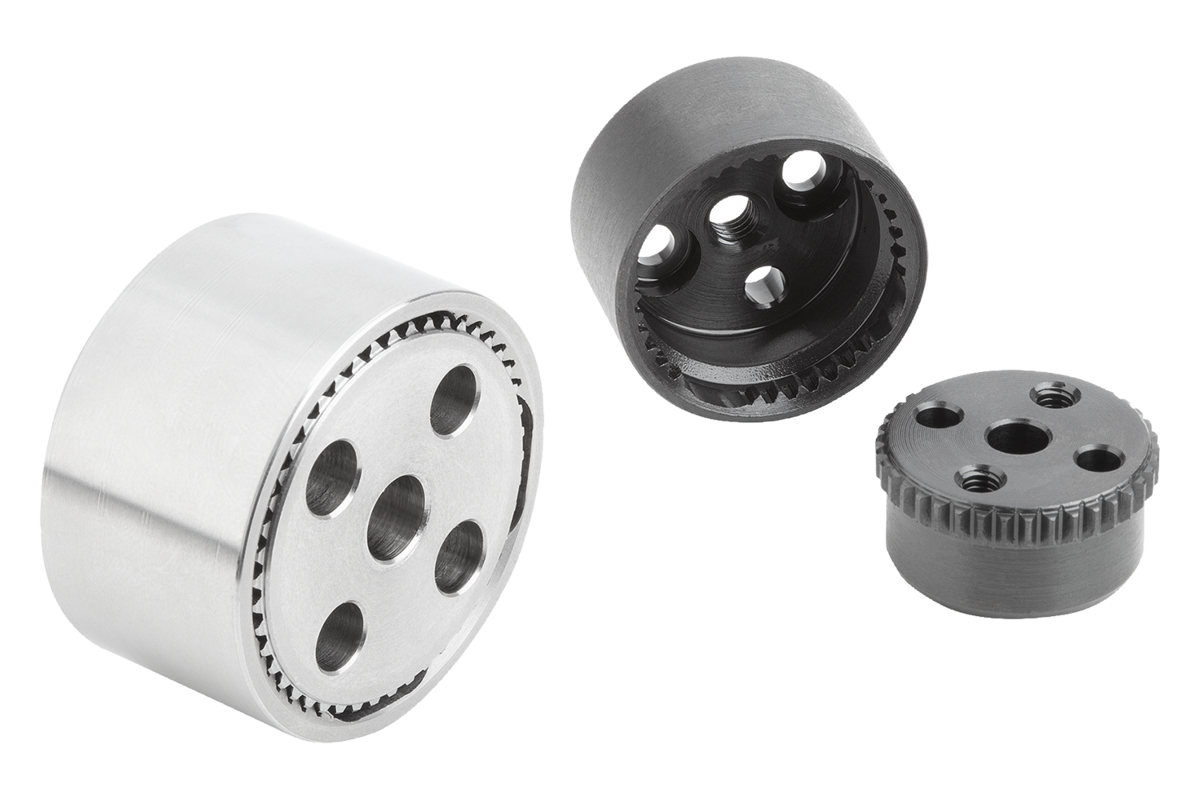

Se utilizan elementos de fijación para conectar entre sí de forma continua dos componentes en posiciones angulares opcionales. Los elementos de fijación de dentado interior (forma A-D) se combinan entre sí de forma opcional con los elementos de fijación de dentado exterior (forma E-H), según el caso de aplicación y posibilidad de montaje. El muelle de compresión permite un cambio rápido a una nueva posición de ángulo.
Material

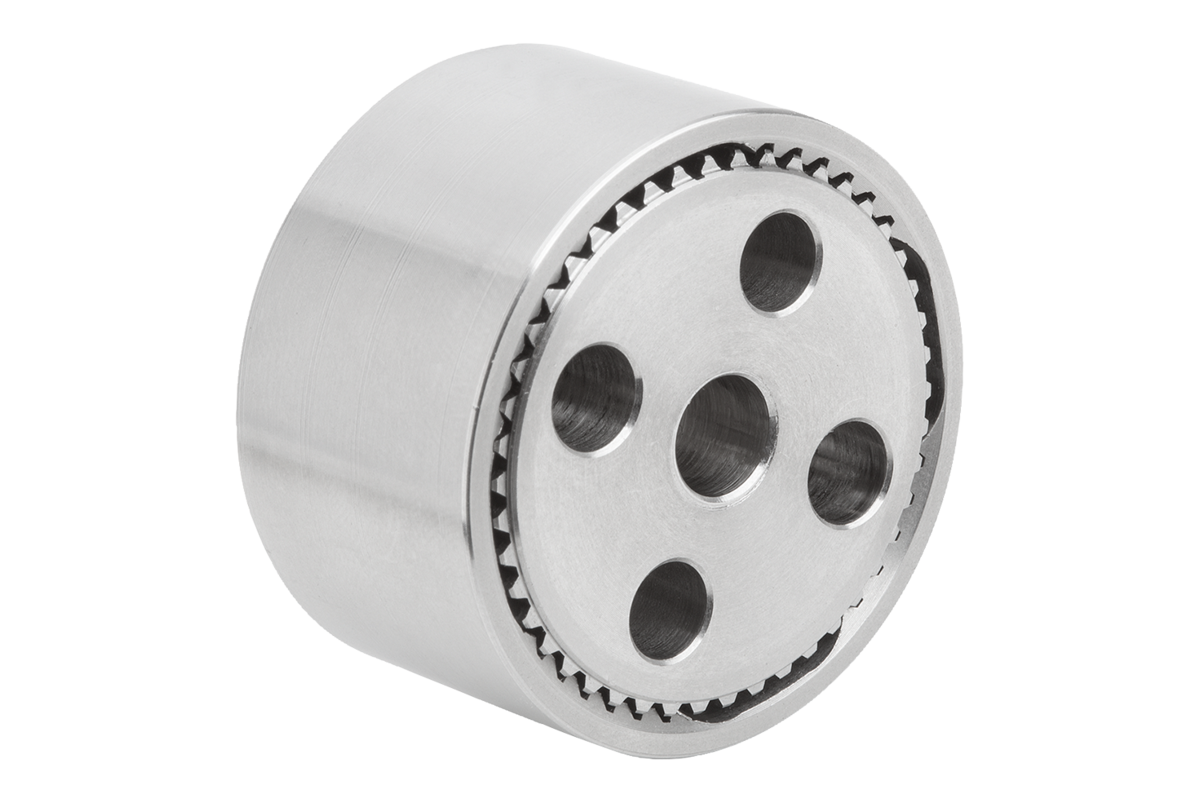

Elemento de fijación de acero 1.0718 o acero inoxidable 1.4305.

Muelle de acero inoxidable 1.4310.

Tornillo de cabeza cilíndrica de acero o acero inoxidable A 2.
Versión

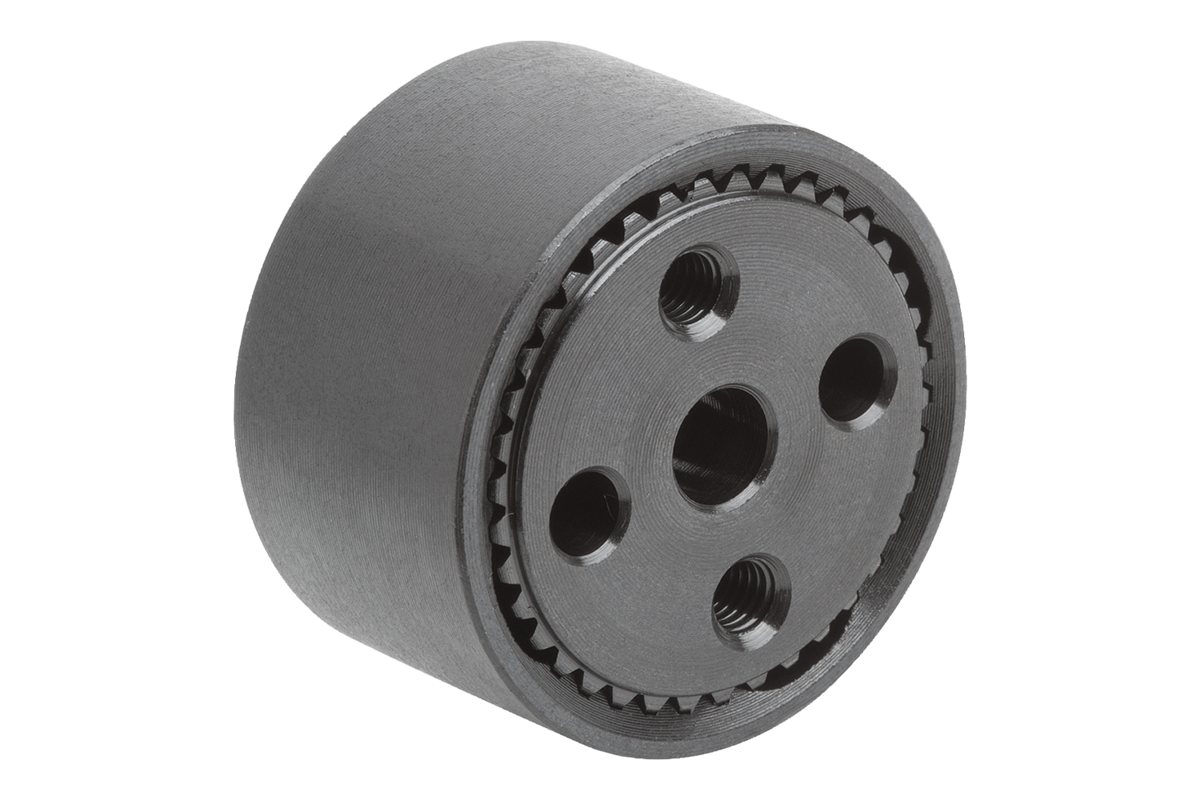

Elemento de fijación de cero inoxidable en acabado natural o acero bruñido.
Muelle en acabado natural.
Tornillos de cabeza cilíndrica de acero con clase de resistencia 8.8, pavonado o de acero inoxidable A2-70, acabado natural.
Indicación de pedido
En los elementos de fijación con dentado interior de las formas A y B se incluyen en el suministro en cada caso 2 tornillos de cabeza cilíndrica con hexágono interior M3x8 o M5x10.
En los elementos de fijación con dentado exterior (Forma E-H) se incluyen en el suministro en cada caso un muelle de compresión de acero inoxidable.
Indicación
Para fijar los elementos de fijación de la forma A o B hay que utilizar tornillos de cabeza cilíndrica según DIN 7984 con hexágono interior y cabeza baja.
Funciones
Los elementos de fijación se usan para el ajuste rotatorio de componentes. Las posibilidades de sujeción se ajustan en función de la aplicación.
Indicación sobre el dibujo
Forma A: Perforación roscada céntrica, dentado interior, 2 avellanados para tornillos cilíndricos con cabeza baja, 2 agujeros de referencia
Forma B: Perforación de pasada céntrica, dentado interior, 2 avellanados para tornillos cilíndricos con cabeza baja, 2 agujeros de referencia
Forma C: Perforación roscada céntrica, dentado interior, 2 perforaciones roscadas para fijación, 2 agujeros de referencia
Forma D: Perforación de pasada céntrica, dentado interior, 2 perforaciones roscadas para fijación, 2 agujeros de referencia
Forma E: Perforación roscada céntrica, dentado exterior, 2 avellanados para tornillos cilíndricos con cabeza baja, 2 agujeros de referencia
Forma F: Perforación de pasada céntrica, dentado exterior, 2 avellanados para tornillos cilíndricos con cabeza baja, 2 agujeros de referencia
Forma G: Perforación roscada céntrica, dentado exterior, 2 perforaciones roscadas, 2 agujeros de referencia
Forma H: Perforación de pasada céntrica, dentado exterior, 2 perforaciones roscadas, 2 agujeros de referencia

1) sin encajar
2) encajado
