23350-01

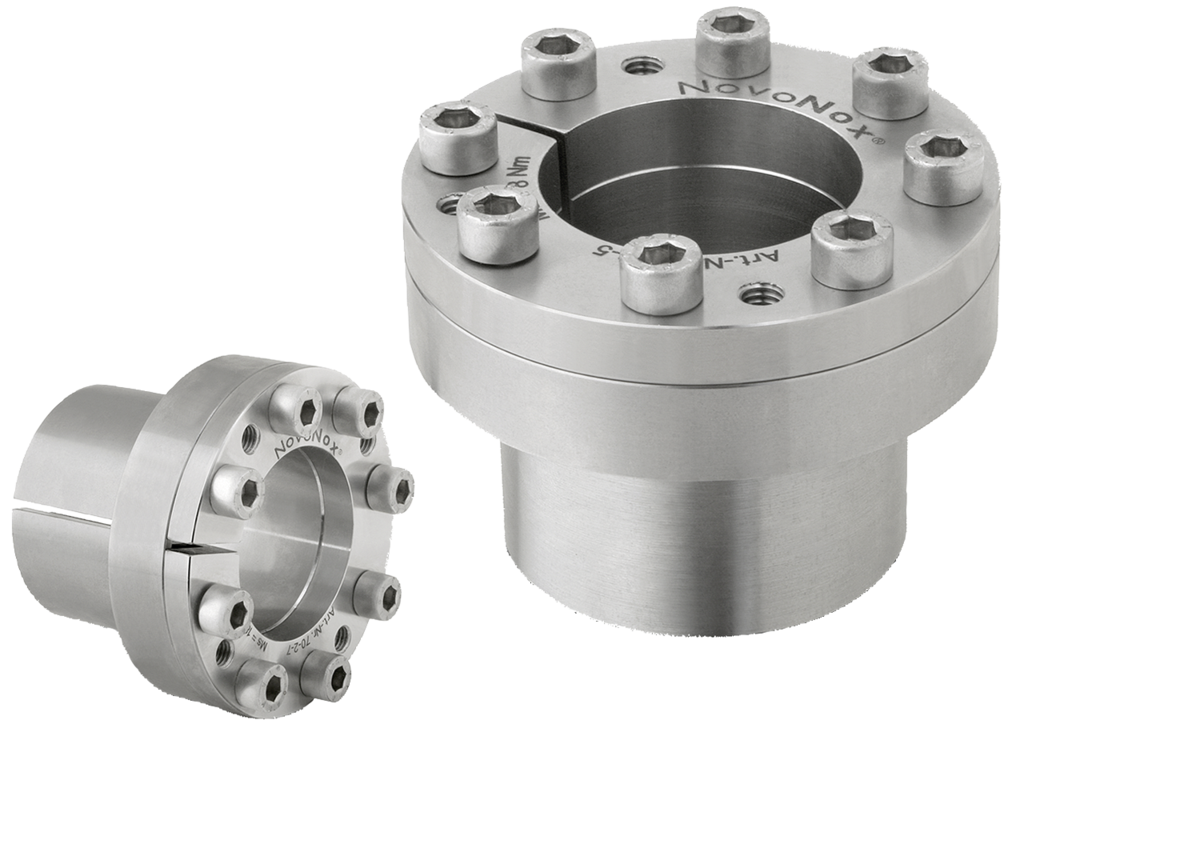

Juegos de dispositivos de sujeción forma A de acero inoxidable

  • Para momentos de torsión intermedios
  • Sin desplazamiento axial
  • Para diámetro del árbol entre 20 y 60 mm
  • Autocentrante

desde 67,92 €

Se han encontrado 9 productos

Descripción

Material
Juego de dispositivos de sujeción de acero inoxidable 1.4057.

Tornillos de sujeción de acero inoxidable 1.4301.
Versión
Acabado natural.

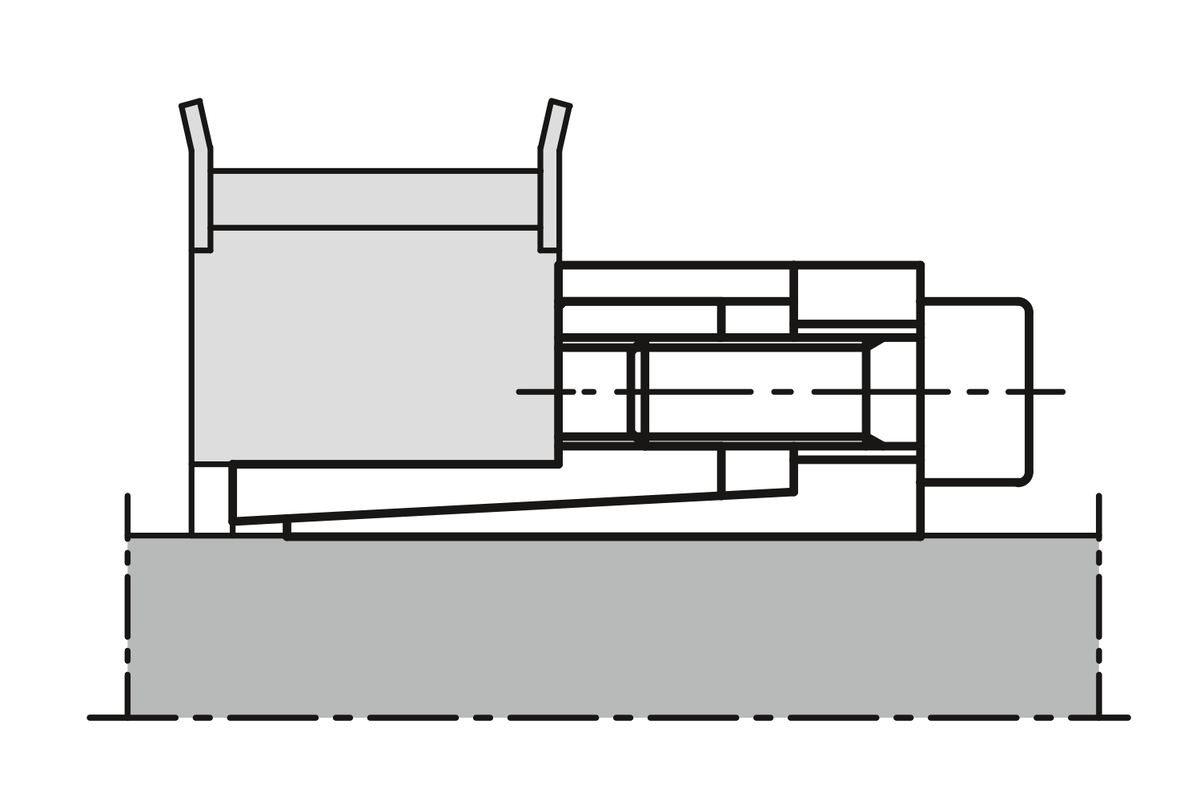

Montaje
Aplicar una capa ligera de aceite en las superficies cónicas del juego de dispositivos de sujeción y en los puntos de contacto del árbol y el cubo. No utilizar MoS2 ni grasa. Introducir el juego de dispositivos de sujeción en la base del cubo y deslizar en el árbol. Apretar el tornillo en cruz por etapas al par de apriete indicado.

Desmontaje: retirar todos los tornillos y colocar en la rosca de extracción de la brida delantera. Apretar los tornillos en cruz por etapas hasta que se suelte el juego de dispositivos de sujeción.
Tolerancias
Árbol:
Se recomienda la tolerancia h8.
Acabado superficial Rz ≤ 16 µm.

Cubo:
Se recomienda la tolerancia H8.
Acabado superficial Rz ≤ 16 µm.
