23350

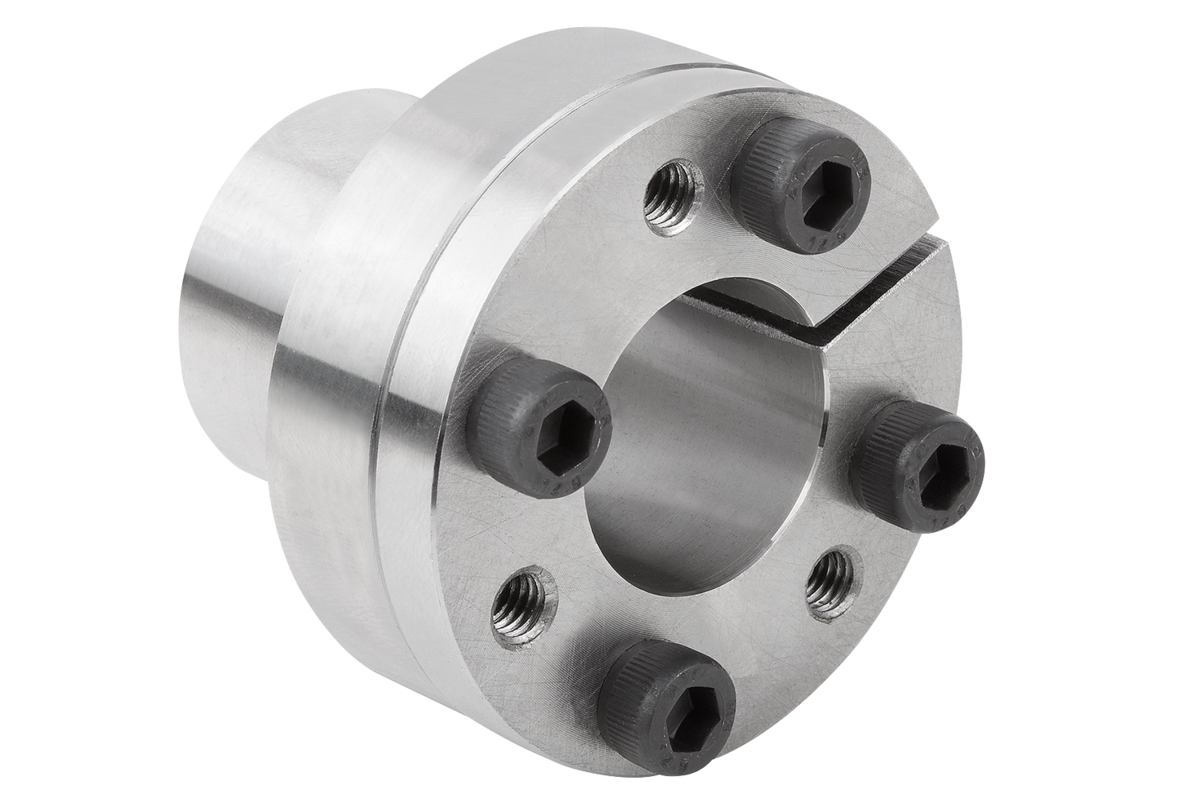

Juegos de dispositivos de sujeción, forma A para piezas de cubo con paredes finas

  • Para momentos de torsión intermedios
  • Sin desplazamiento axial
  • Para diámetro del árbol entre 8 y 85 mm
  • Autocentrante

desde 13,47 €

  • 1(current)
  • 2
Se han encontrado 31 productos
  • 1(current)
  • 2

Descripción

Material
Acero.
Versión
Acabado natural.
Indicación
Juego de dispositivos de sujeción autocentrante de construcción especialmente pequeña sin desplazamiento axial.

- Para diámetro de árbol entre 8 y 85 mm
- Para momentos de torsión intermedios
- Apropiado para cubos con grosor de pared reducido
- Sin desplazamiento axial
- Autocentrante
Montaje
Aplicar una capa ligera de aceite en las superficies cónicas del juego de dispositivos de sujeción y en los puntos de contacto del árbol y el cubo. No utilizar MoS2 ni grasa. Introducir el juego de dispositivos de sujeción en la base del cubo y deslizar en el árbol. Apretar el tornillo en cruz por etapas al par de apriete indicado.

Desmontaje: retirar todos los tornillos y colocar en la rosca de extracción de la brida delantera. Apretar los tornillos en cruz por etapas hasta que se suelte el juego de dispositivos de sujeción.
Tolerancias
Árbol:
Se recomienda la tolerancia h8.
Acabado superficial Rz ≤ 16 µm.

Cubo:
Se recomienda la tolerancia H8.
Acabado superficial Rz ≤ 16 µm.
