23380

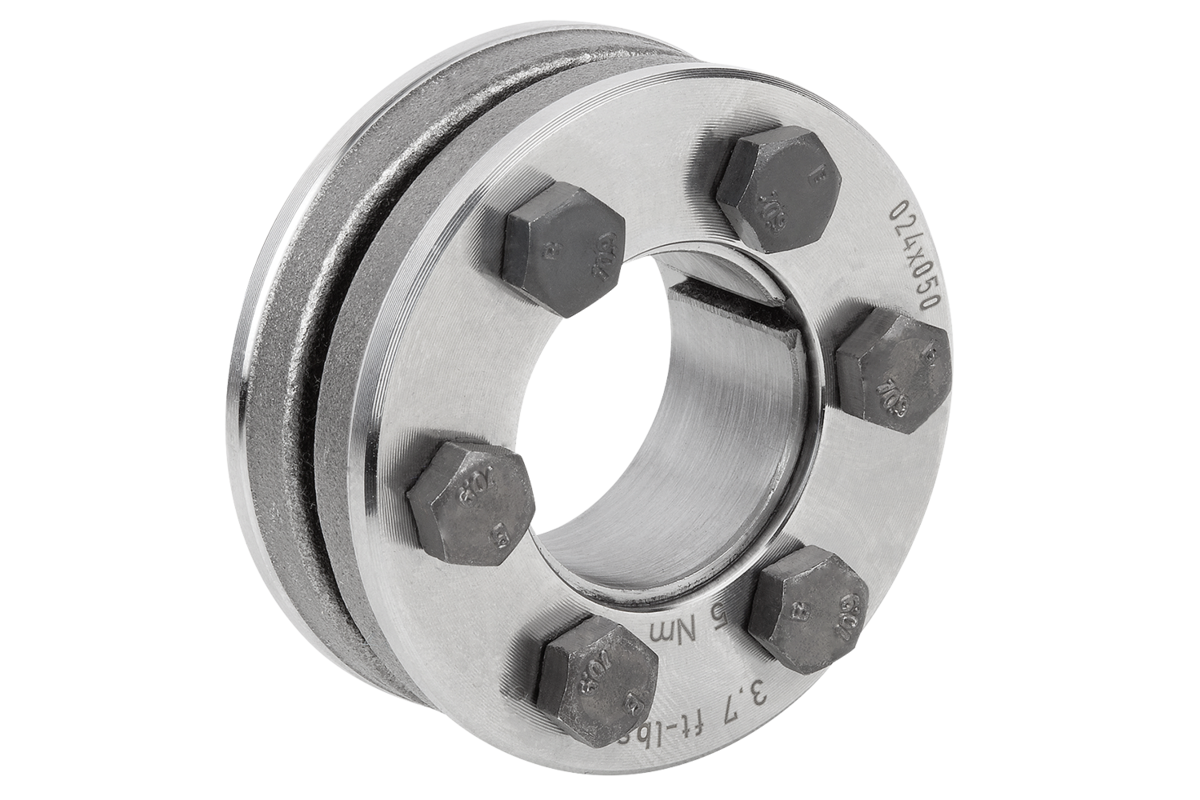

Discos de compresión, forma A

  • Para conectar un eje hueco a un árbol
  • Aptos para cargas estáticas, dinámicas y con sacudidas
  • Para momentos de torsión elevados
  • Ningún desplazamiento axial del árbol/cubo durante el montaje
  • Autocentrante

desde 19,96 €

Se han encontrado 18 productos

Descripción

Material
Acero.
Versión
Acabado natural.
Indicación
Discos de contracción para conectar un eje hueco a un árbol. Se colocan en el cubo desde el exterior y generan tensión sobre el cubo con la reducción de su diámetro interior mediante superficies cuneiformes. De esta forma se produce un ajuste de presión entre el cubo y el árbol. Son adecuados para cargas estáticas, dinámicas y con sacudidas.

- Para momentos de torsión muy elevados
- Sin desplazamiento axial del árbol o el cubo durante el montaje
- Autocentrante

23380-01-4072 Ejecución con tornillos de alta resistencia (ISO 4762).
Montaje
Retirar los seguros de transporte disponibles. Limpiar el árbol y el diámetro interior y exterior del cubo, aplicar una ligera capa de aceite. No utilizar MoS2 ni grasa. Deslizar el disco de contracción en el cubo. A continuación, deslizar en el árbol la unidad (disco de contracción / cubo) y colocar en posición. Apretar en serie los tornillos tensores ligeramente con la mano. A continuación, apretar en serie en varios pasos los tornillos tensores mediante una llave dinamométrica al par de apriete MS indicado.
1er paso aprox. 33 % MS
2er paso aprox. 66 % MS
3er paso 100 % MS

Desmontaje: desenroscar en serie todos los tornillos por etapas, pero sin que se suelten totalmente de la rosca. Normalmente, el disco de contracción se suelta por sí mismo.
