23023

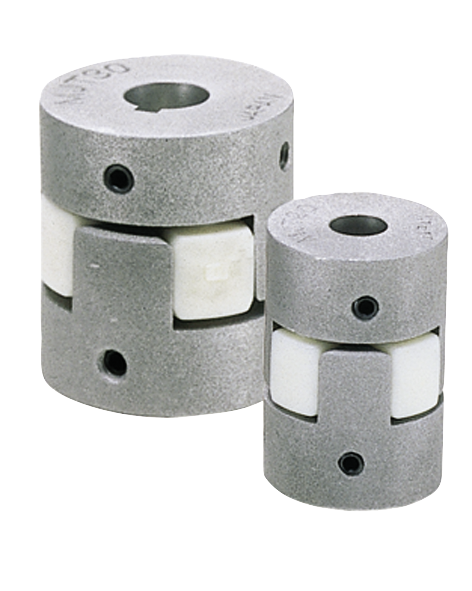

Acoplamientos de garras de elastómero sujeción con tornillo de sujeción

  • Adecuados para altas revoluciones
  • Amortiguador de vibraciones
  • La sujeción con tornillos de sujeción reduce claramente los tiempos de montaje
  • Sin juego por tensión previa de la estrella de acoplamiento
  • Montaje sencillo (sistema de encaje)
Particularidades:

desde 42,19 €

Descripción

Material
Estrella de acoplamiento de poliuretano con dureza Shore 98-A, cubo de aluminio.
Versión
Acabado natural.
Indicación
La sujeción del cubo con un tornillo de sujeción es una alternativa económica a los acoplamientos de garras de elastómero con cubo de sujeción radial (23022). La sujeción del cubo con tornillos de sujeción reduce claramente los tiempos de montaje.
Los acoplamientos se pueden montar completos o mediante un montaje por ensamblado. Engrasando ligeramente la estrella se minimiza la fuerza de montaje. Observar el par de apriete requerido para el tornillo de sujeción. Para facilitar el desmontaje, recomendamos equipar el árbol con una superficie plana.
Montaje
La conexión del pivote del árbol con el agujero del cubo debe realizarse como un ajuste de paso. El juego debe ser de 0,01 mm mín. y 0,04 mm máx., p. ej.:
Árbol: Ø 6 f7
Cubo: Ø 6 H8.
Se admiten diámetros menores que D mín., pero entonces no se garantiza la transmisión segura del par nominal del acoplamiento.
Indicación sobre el dibujo
1) Núcleo de elastómero
