Descripción

Material
Aluminio EN AW-6060.
Versión
Negro anodizado.
Indicación

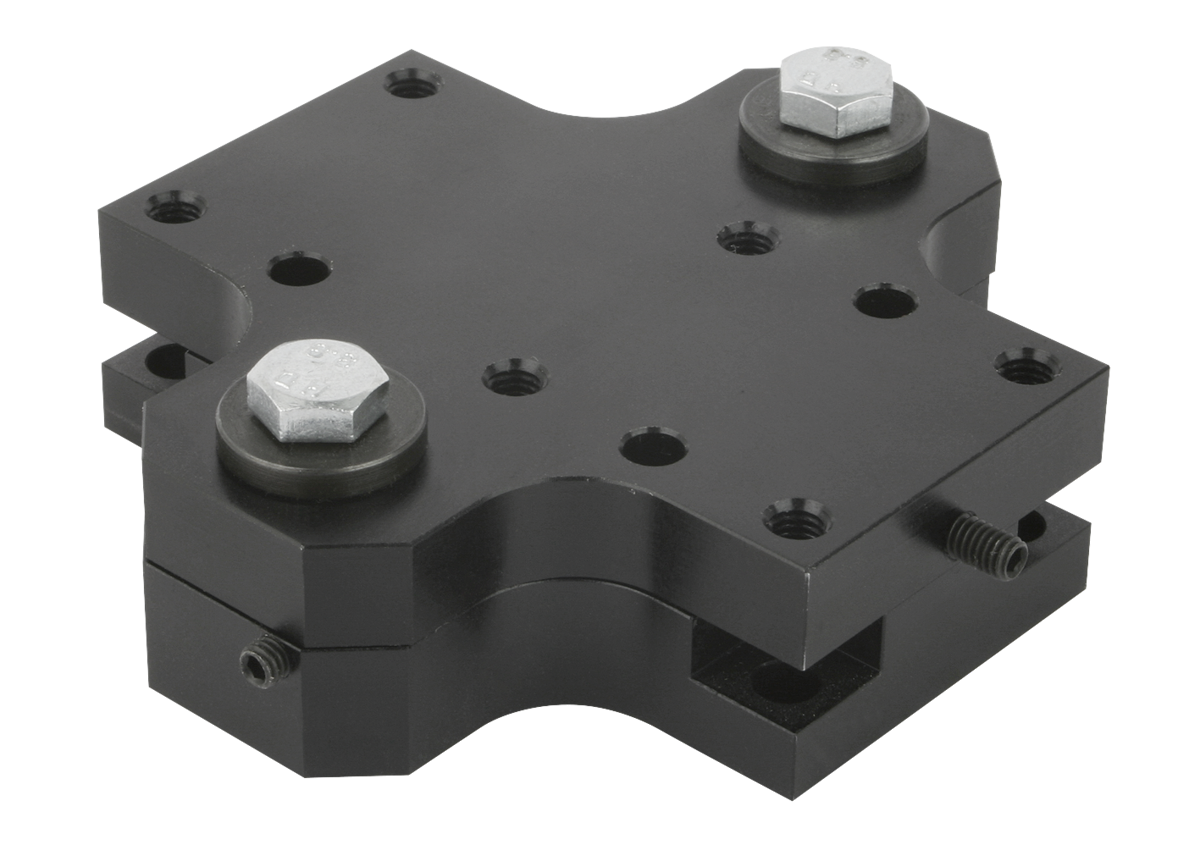

Unidades de regulación para el ajuste exacto de los elementos en el rango X-Y. Las tolerancias de fabricación en la estructura mecánica se pueden compensar de este modo. Adecuado para bases simples y dobles. Gracias a la disposición unitaria de los taladros de todos los tamaños, las unidades de regulación también se pueden montar bajo la base más adelante.

Rango de ajuste X: ±3 mm
Rango de ajuste Y: ±3 mm
Indicación sobre el dibujo
Tolerancia de posición de agujeros de referencia: ±0,01
Tolerancia de posición de perforaciones: ±0,1

FS = Tornillo de sujeción (2x)
JS = Tornillo de ajuste (4x)
Para descargar nuestros modelos CAD, primero debe iniciar sesión. Si aún no ha creado una cuenta, regístrese en "Mi cuenta" (parte derecha de la pantalla) y siga las instrucciones.

Descubra la gama de productos norelem

Unidad de ajuste

Las unidades de regulación de norelem se utilizan sobre todo en el sector de construcción de maquinaria, plantas e instalaciones. Sirven para ajustar y regular de forma exacta los elementos en el área X-Y. De este modo se pueden compensar las tolerancias de fabricación en la estructura mecánica. El zócalo base con un montaje integrado simple y doble y el taladro de centraje garantizan una instalación en la posición exacta de todos los elementos y están además concebidos a juego con las unidades de regulación.

Gracias al patrón de taladros, unitario y del tamaño correspondiente, las unidades de regulación pueden también montarse con posterioridad debajo del zócalo base. norelem ofrece unidades de regulación compatibles con los zócalos base y columnas en los tamaños 12, 20, 30 uy 40 an.
