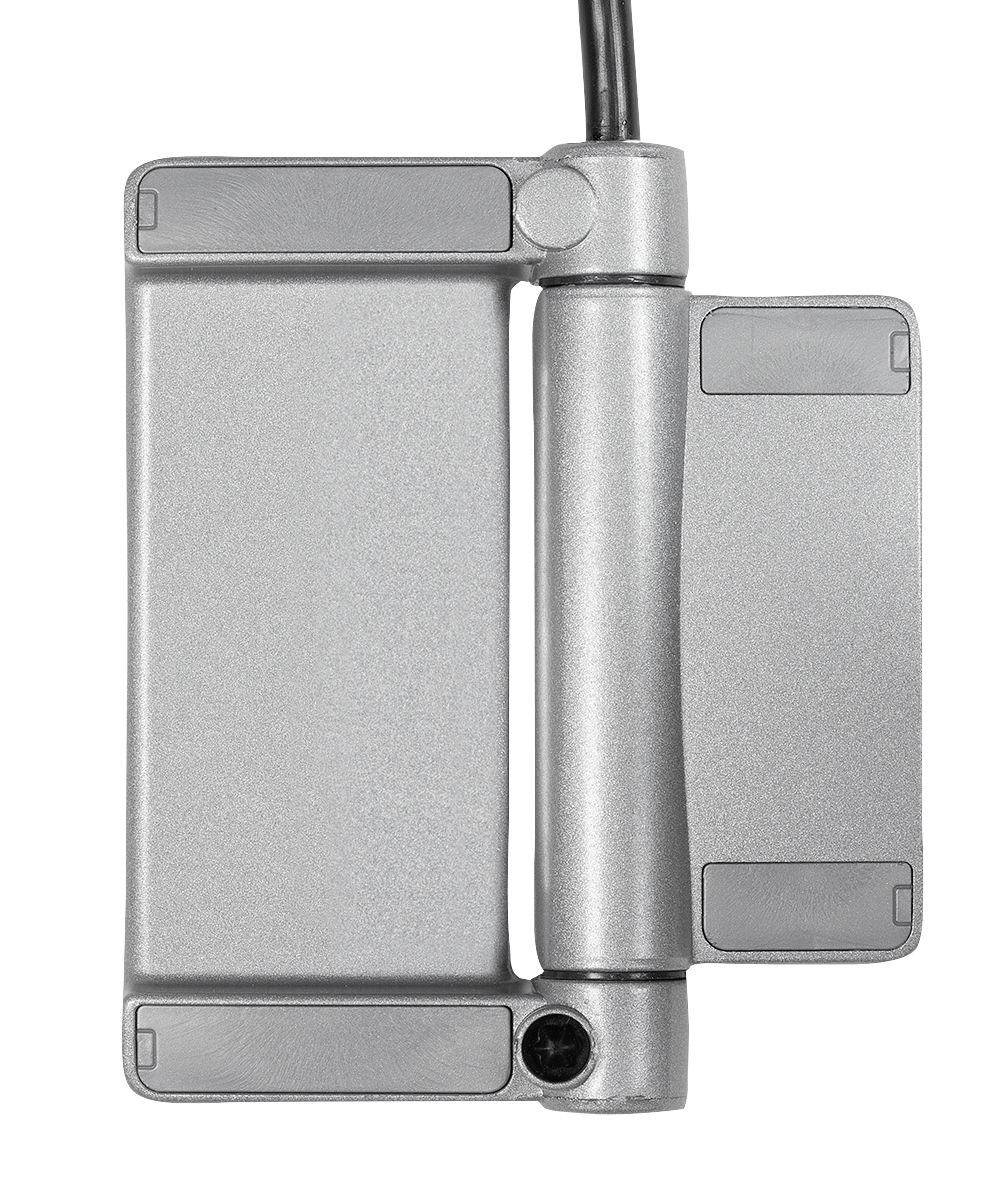

{"product":{"productId":"agid.20530","price":155.85,"name":"Interruptor de seguridad de bisagra versión alargada, forma B"},"currency":"EUR"}
- Para controlar la posición de puertas de protección, tapas de protección y cubiertas de protección
- Integración óptima en la construcción anexa
- Ángulo de conmutación ajustable libremente
- Con ayuda de montaje
- Mayor protección contra la manipulación
Descripción
Material
Carcasa de fundición inyectada de cinc.
Cubierta de carcasa de plástico incombustible.
Perno de charnela de fundición inyectada de cinc/acero C45.
Contactos de aleación de plata y níquel.
Cubierta de carcasa de plástico incombustible.
Perno de charnela de fundición inyectada de cinc/acero C45.
Contactos de aleación de plata y níquel.
Indicación
Los valores de carga indicados constituyen valores orientativos no vinculantes que no tienen en cuenta factores de seguridad y se proporcionan excluyendo cualquier tipo de responsabilidad. Estos valores se indican solo a título informativo y no representan una garantía sobre sus propiedades.
Los valores de carga se determinan con condiciones de laboratorio. Se debe determinar individualmente si la bisagra es apta para la aplicación concreta.
Los valores determinados pueden resultar afectados por la amplia variedad de materiales en que van fijadas las bisagras, por los tipos de fijación, por las condiciones meteorológicas, así como por el desgaste.
Los valores de carga se determinan con condiciones de laboratorio. Se debe determinar individualmente si la bisagra es apta para la aplicación concreta.
Los valores determinados pueden resultar afectados por la amplia variedad de materiales en que van fijadas las bisagras, por los tipos de fijación, por las condiciones meteorológicas, así como por el desgaste.
Aplicación
- Máquinas herramienta especiales
- Industria eléctrica
- Máquinas de embalaje
- Vallas, cercados/sistemas de perfiles
- Máquinas herramienta
- Tecnología de medición, procesos, ensayos y laboratorios
- Industria eléctrica
- Máquinas de embalaje
- Vallas, cercados/sistemas de perfiles
- Máquinas herramienta
- Tecnología de medición, procesos, ensayos y laboratorios
Montaje
4 x tornillos cilíndricos M6 DIN 7984 o ISO 4762
Par de apriete 4,3 Nm
Para las observaciones generales de montaje, ver las Instrucciones de manejo incluidas en el suministro.
Par de apriete 4,3 Nm
Para las observaciones generales de montaje, ver las Instrucciones de manejo incluidas en el suministro.
Ventajas
- Indicado para proteger puertas oscilantes
- Esfuerzo de montaje mínimo sobre todo en perfiles de aluminio corrientes
- Integración óptima en la estructura de entorno
- Protección amplia contra manipulación
- Desgaste mecánico mínimo
- Esfuerzo de montaje mínimo sobre todo en perfiles de aluminio corrientes
- Integración óptima en la estructura de entorno
- Protección amplia contra manipulación
- Desgaste mecánico mínimo
