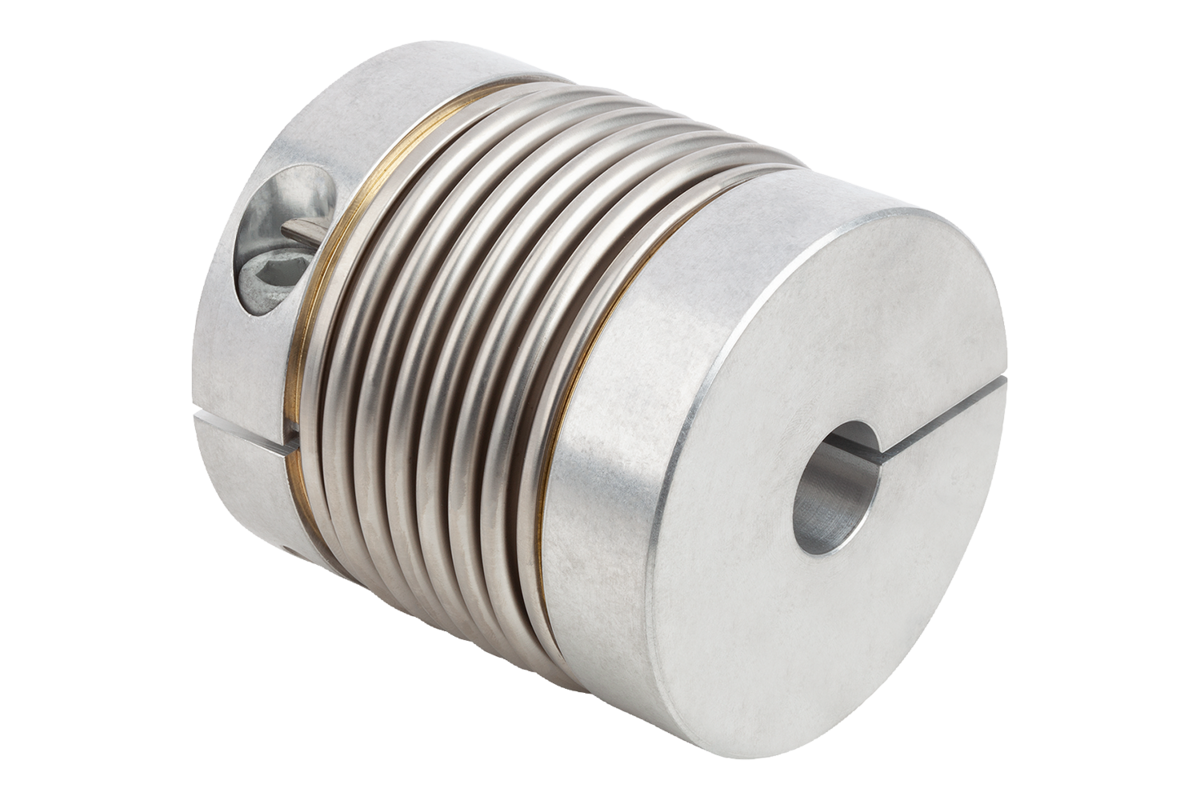

Acoplamientos con fuelle metálico y cubo de sujeción radial

  • Máxima resistencia a la torsión
  • Transmisión exacta de ángulo de giro
  • El cubo de sujeción accionado de forma radial garantiza tiempos de montaje claramente más cortos
  • Momento de inercia reducido
Particularidades:

desde 73,40 €

Se han encontrado 9 productos

Descripción

Material
Cubo de aluminio, fuelle de acero inoxidable.
Versión
Acabado natural.
Indicación
Con el cubo de sujeción accionado de forma radial se obtienen tiempos de montaje claramente más cortos y se facilita considerablemente el montaje, incluso en espacios de instalación de difícil acceso. Observar el par de apriete requerido para el tornillo de sujeción.
Rango de temperatura
-40°C a +200°C
Montaje
La conexión del pivote del árbol con el agujero del cubo debe realizarse como un ajuste de paso. El juego debe ser de 0,01 mm como mínimo y 0,04 mm como máximo, p. ej.:
Árbol Ø 28 k6
Perforación Ø 28 F6.
Se admiten diámetros menores que D mín., pero entonces no se garantiza la transmisión segura del par nominal del acoplamiento.
Puesto que los fuelles de metal constan de una chapa de acero inoxidable fina, se requiere especial cuidado durante el montaje y el desmontaje. Los daños en el fuelle pueden inutilizar el acoplamiento.
Agujeros del cubo D1 y D2 separados por clase o campo de tolerancia.
Indicación sobre el dibujo
1) Sistema EASY-Clamp a partir del tamaño 20
