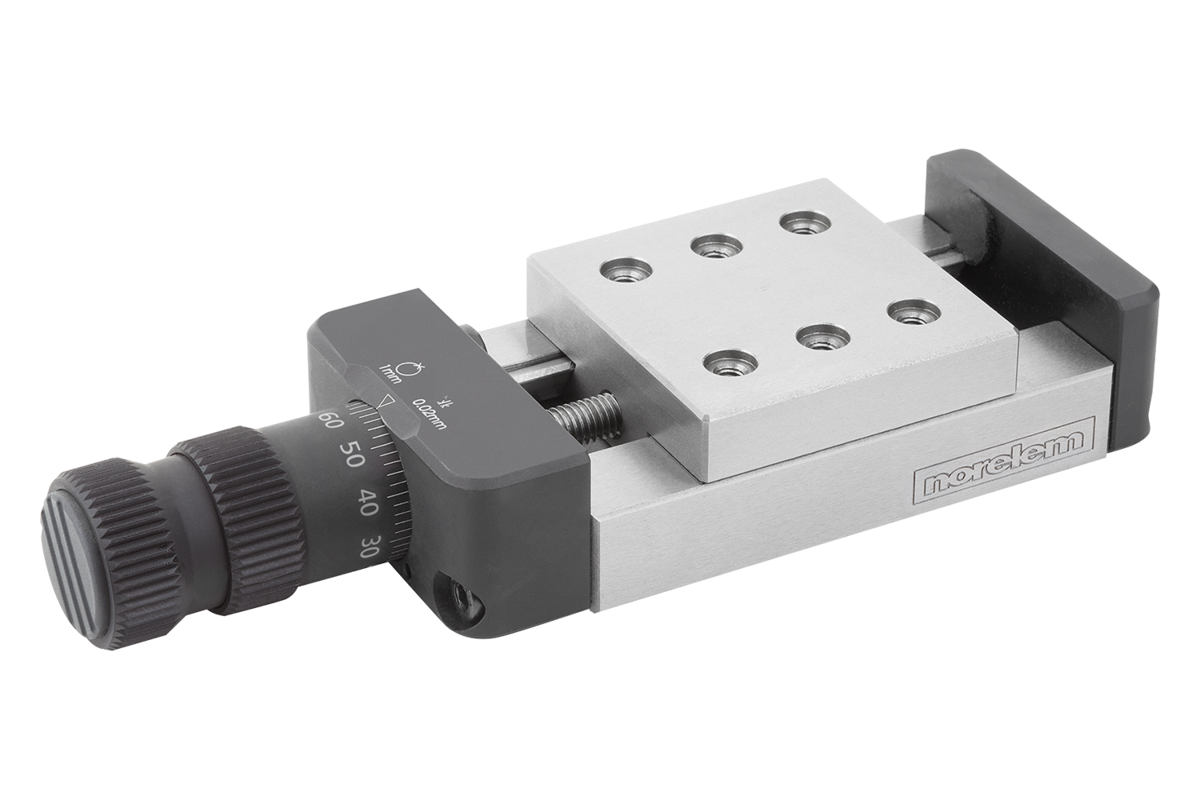

Guías de carro de cola de milano con husillo micrómetro y perforaciones de posicionamiento

  • Moleta micrométrica con división de escala de 0,02 mm
  • Diseñado para cargas dinámicas de hasta 850 N
  • Vida útil de más de 1 millón de carreras
  • Distintos tamaños con carreras entre 29 y 108 mm
  • Perforaciones de centrado
Particularidades:

desde 549,26 €

Se han encontrado 13 productos

Descripción

Material
EN-GJL-250.
Versión
Acabado natural, pulido.
Indicación
Estas guías de carro de precisión se utilizan, por ejemplo, en la construcción de máquinas, construcción de portapiezas y construcción de aparatos de medición, así como en la industria óptica y en mecánica de precisión. En lugar del tornillo de ajuste central "M1" se puede utilizar una palanca de sujeción 06460.
Los valores de carga admisibles indicados (F) están pensados para cargas dinámicas con una vida útil de 1 millón de carreras.
En caso de carga estática, se admite el valor de tabla "F" multiplicado por 10.
Los valores de momento de torsión solo se aplican a carros dispuestos en el centro.

En la parte superior del carro hay un orificio de centrado adicional en las perforaciones D2 y D3. En combinación con nuestros anillos de centrado 20240 pueden montarse en el carro de forma precisa otros elementos de conexión.

TI E = número de perforaciones de fijación E/M en la parte interior.
TA E = número de perforaciones de sujeción E/M en la parte exterior.
TI E1 = número de perforaciones de sujeción E1/D1 en la parte interior.

TI E1 = número de perforaciones de fijación E1/D1 en la parte exterior.
