21338

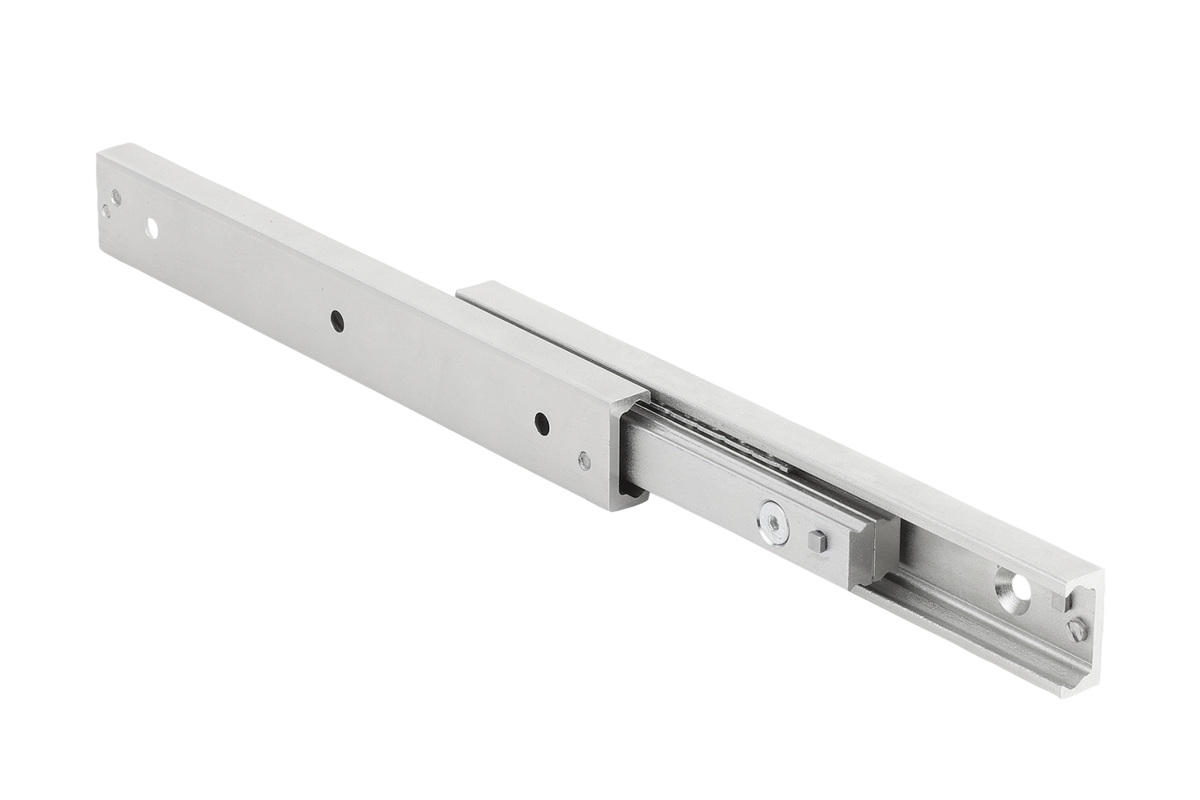

Carriles telescópicos disposición doble

  • Extensión completa compuesta de dos carriles guía y dos barras
  • Carreras de hasta 966 mm
  • Cargas de hasta 1331 N
  • Protección de las jaulas de bolas abiertas contra la suciedad
  • Vías y bolas endurecidas

desde 177,49 €

Se han encontrado 13 productos

Descripción

Material
Carril y barra de acero del apoyo de cilindros.
Bolas de acero del apoyo de cilindros.
Jaula de bolas de acero.
Versión
Carril, barra y jaula de bolas cincados.
Vías endurecidas por inducción.
Bolas endurecidas.
Indicación
Extensión completa compuesta de dos carriles guía que sirven de elemento fijo y elemento móvil, y dos barras que conectadas entre sí forman el elemento intermedio. Esta disposición ofrece una buena protección de las jaulas de bolas abiertas contra la suciedad. La carrera máxima es mayor que la longitud cerrada del carril telescópico. La posición de montaje debe ser preferiblemente horizontal. Para poder alcanzar todas las perforaciones de fijación es necesario retirar el tornillo de bloqueo del carril para el montaje y volver a insertarlo a continuación. Retirando los tornillos de bloqueo se llega a la carrera de doble cara.

Los topes internos sirven de límite de la jaula. Para sistemas muy cargados es necesario proporcionar topes exteriores.

Utilizar tornillos de cabeza avellanada según DIN EN ISO 10642 de la clase de resistencia 10.9 para el montaje del carril.

La máxima velocidad de desplazamiento es de 0,8 m/s.

Temperatura de aplicación de -30 °C a +170 °C.
