20050

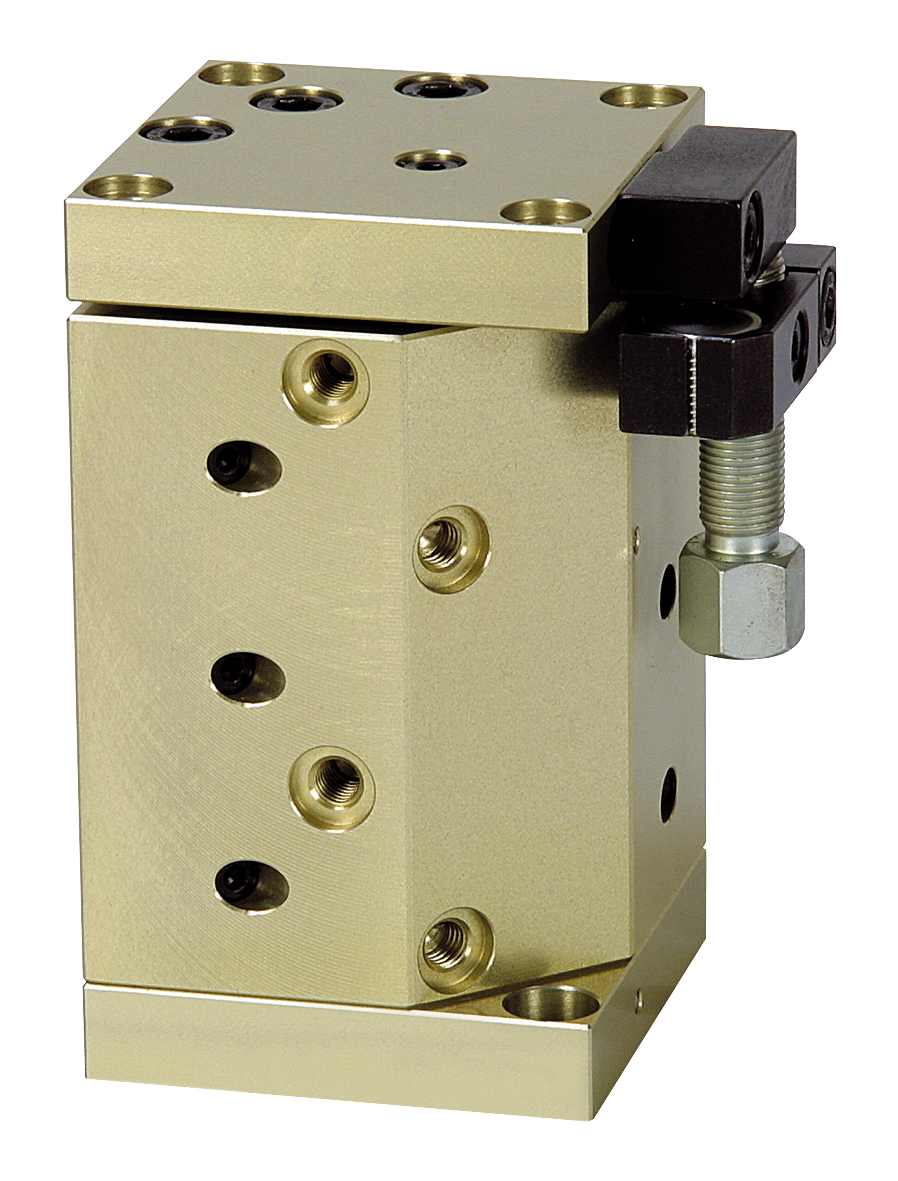

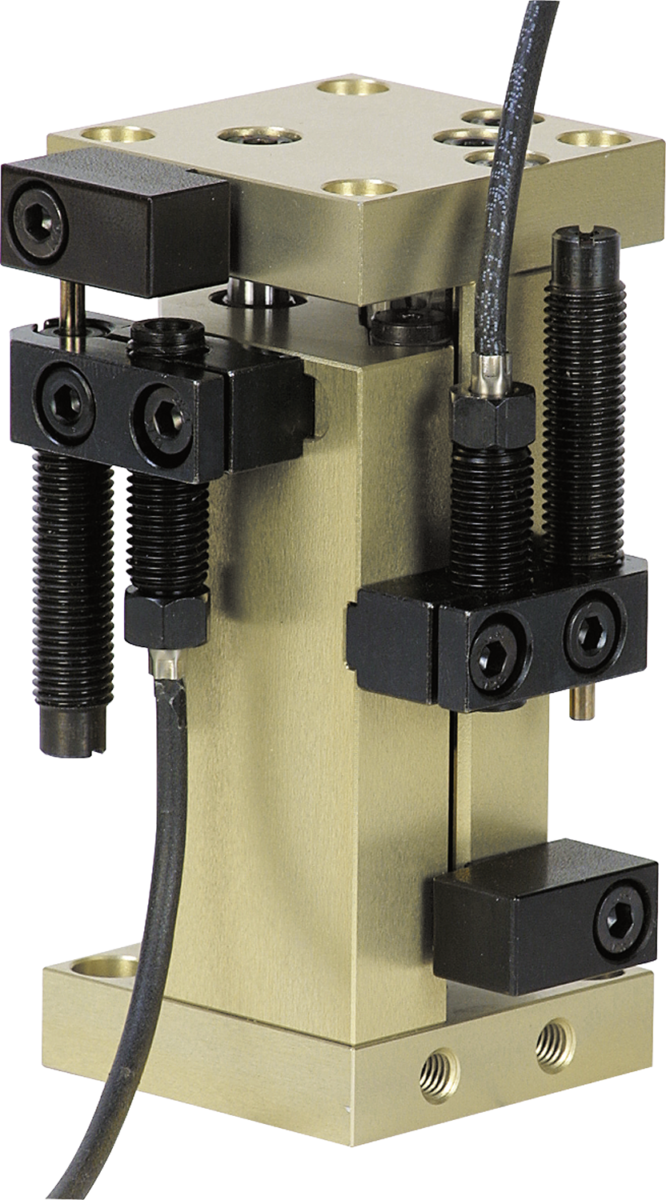

Unidades de elevación neumáticas con guía de carril

  • Forma constructiva compacta con guía de rodillos en cruz
  • Capacidad de carga de hasta 185 N
  • Alta precisión de ajuste entre los módulos gracias al sistema de centrado
  • Precisión de repetición muy elevada
  • Sistema de tope endurecido, externo y variable
Particularidades:

desde 802,82 €

Descripción

Material
Carcasa de aluminio de alta resistencia.
Sistema de tope de acero.
Versión
Carcasa anodizada.
Sistema de tope endurecido y bruñido.
Indicación
Unidades de elevación neumáticas sin mantenimiento de estructura compacta y con guía de rodillos en cruz. Activación mediante válvula de 4/2 ó 5/2 vías. El accionamiento se realiza a través de aire comprimido a 4-8 bar, constante, filtrado (10 µm), seco, lubricado o sin lubricar. Conexión de aire comprimido M5.
Los módulos del mismo tamaño se pueden combinar entre sí sin placas del adaptador gracias al sistema de centrado, utilizando anillos de centrado 20240.

Precisión de repetición ±0,01 mm.
Indicación sobre el dibujo
1) Conexiones de aire comprimido
2) Avellanado para tornillo de cabeza cilíndrica ISO 4762-M4
